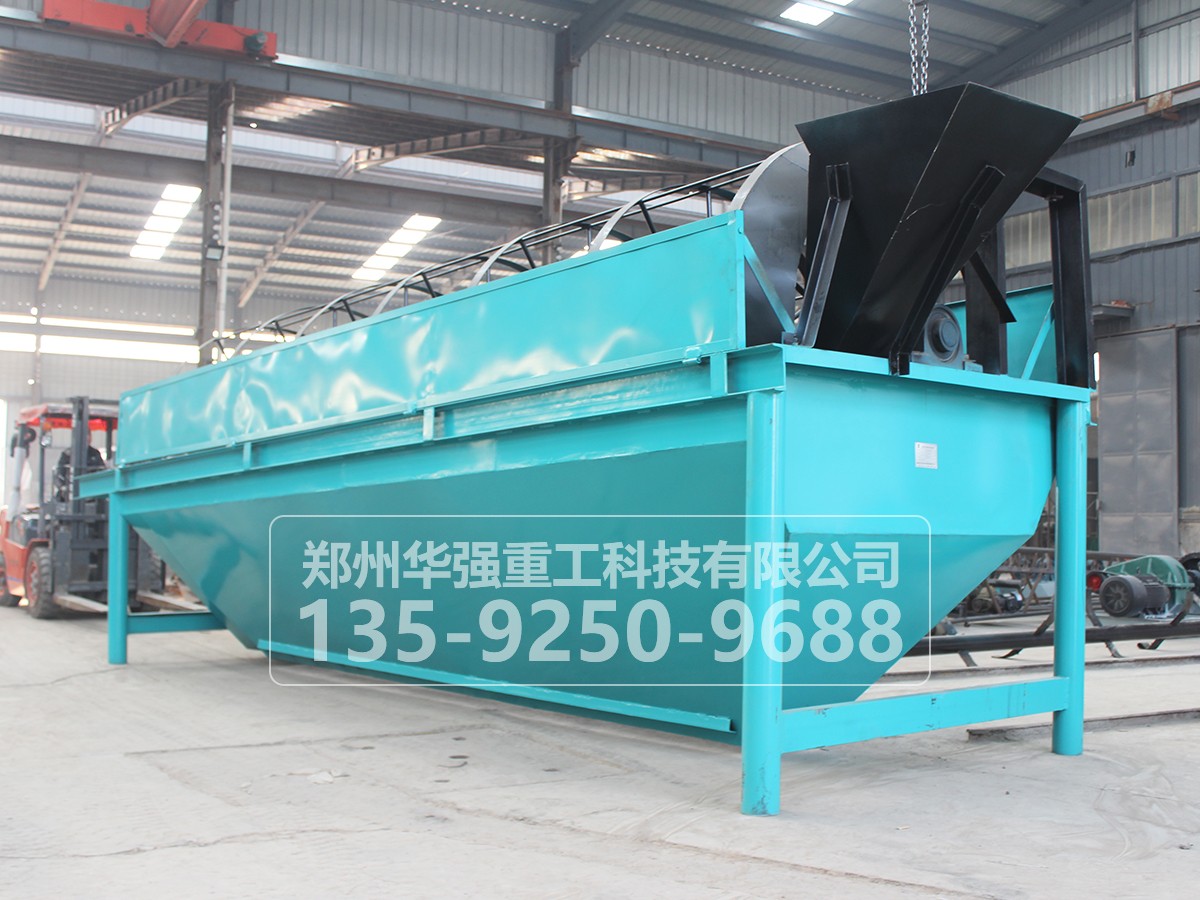

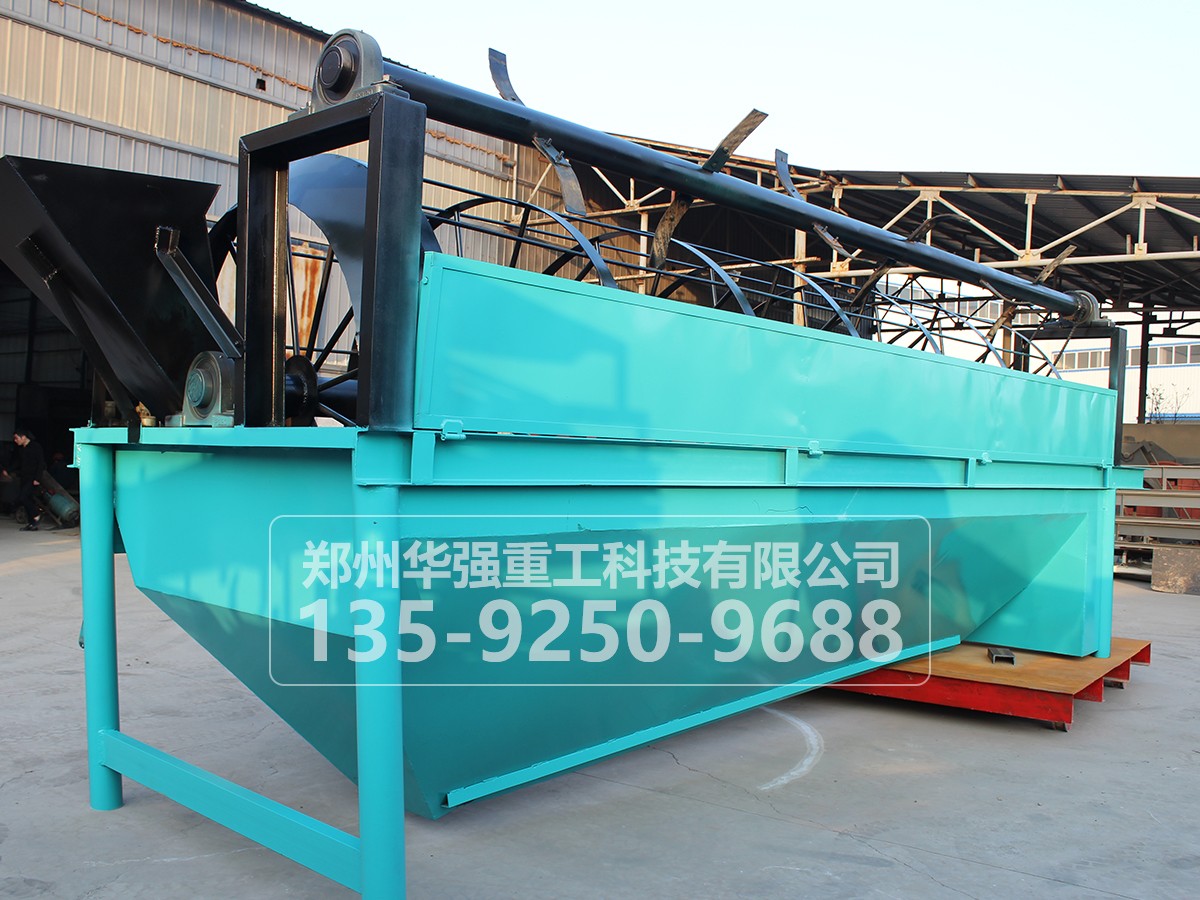

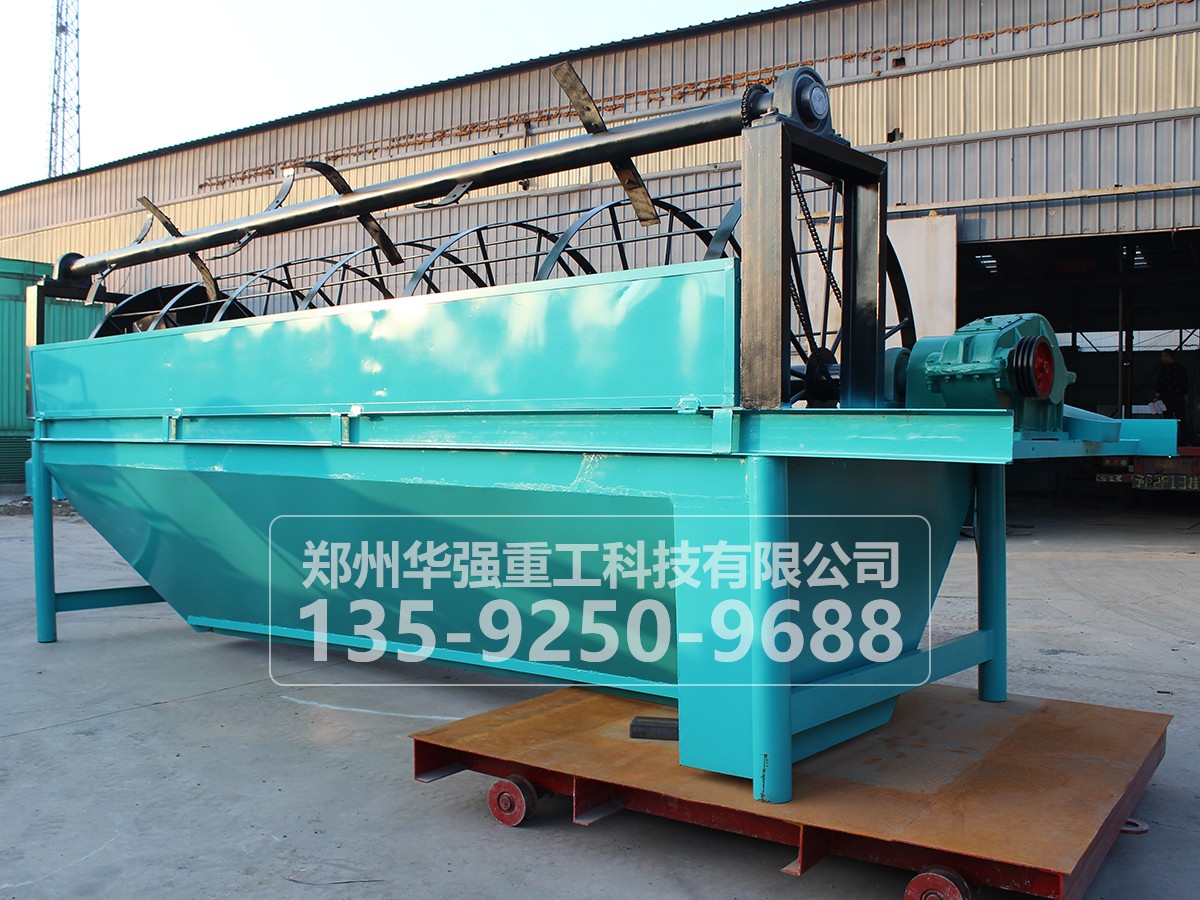

一、產品概述
該系列滾筒式篩分機是復混肥生產中常用設備，其主要用于成品與返料的分離，也可實現產品的分級，使成品均勻分類，該機采用了組合式篩網，便于維修與更換，其結構簡單、操作方便、運轉平穩，是復混肥生產中的理想設備。
二、結構簡述
該機可分為三大部分：
機架部分：該機機架均采用優碳鋼板、槽鋼焊接而成，并通過了嚴格的產品合格認證和特定的工藝要求，已達到本機所使用的目的；
傳動篩分部分：該部分均采用組合式篩網，其由傳動輪通過聯軸器傳至主軸，該篩網安裝與焊接在主軸的滾籠上。物料從進料端進入，在滾籠不斷回轉、分級，從下方出料口均勻流出，其有效地將成品與返料分離，從而提高工作效率；
傳動聯接部分：電動機帶動皮帶輪、三角帶、減速機傳動，使主軸旋轉工作，其中傳動減速機與主機工作部分，均采用軸銷式聯接器相齒合傳遞驅動，方便組裝與維修。
二、主要技術參數
該系列滾筒篩分機，可根據用戶產量和工藝要求選擇不同型號，有較大選擇范圍，其主要技術參數見下表：
| 規格 | 筒 體 | 轉 速 | 傾 角 | 功 率 | 生產 能力 | 外型尺寸 | 重 量 | |
| 直徑 | 長度 | 長×寬×高 | ||||||
| mm | mm | r/min | ° | kw | t/h | m | 噸 | |
| GS1.0×3.0 | 1000 | 3000 | 22 | 2-2.5 | 2.2 | 1-3 | 3.5×1.4×2.2 | 1.5 |
| GS1.2×4.0 | 1200 | 4000 | 16 | 2-2.5 | 4 | 2-4 | 5.2×0.6×2.4 | 2.3 |
| GS1.2×4.5 | 1200 | 4500 | 17 | 2-2.5 | 4 | 3-5 | 5.7×1.6×2.4 | 2.5 |
| GS1.5×5.0 | 1500 | 5000 | 14 | 2-2.5 | 4 | 5-10 | 6.9×1.9×3.0 | 3.8 |
| GS1.6×6.0 | 1600 | 6000 | 12 | 2-2.5 | 11 | 10-20 | 7.3×2.0×3.0 | 4.7 |
| GS1.8×6.5 | 1800 | 6500 | 11.5 | 2-2.5 | 11 | 20-50 | 9.0×2.2×3.2 | 6.0 |
